Configuración USRP

Windows

Instalación en Windows

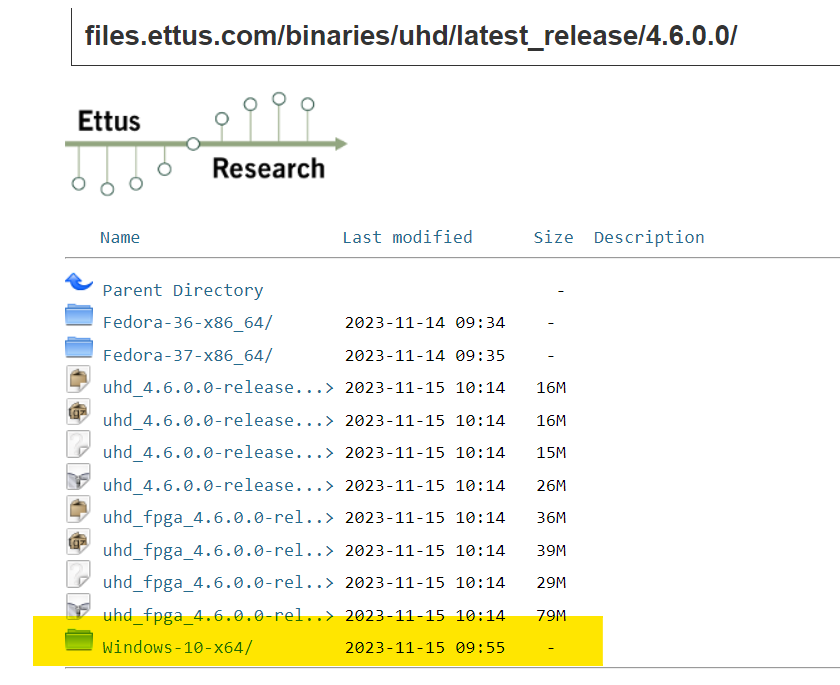

El primer programa que necesita es el controlador de hardware USRP (UHD) e imágenes de la FPGA. Puede encontrar muchas versiones diferentes de los UHD-binarios con el siguiente enlace files.ettus, diríjase a la carpeta Windows-10-x64 y descargue el ejecutable

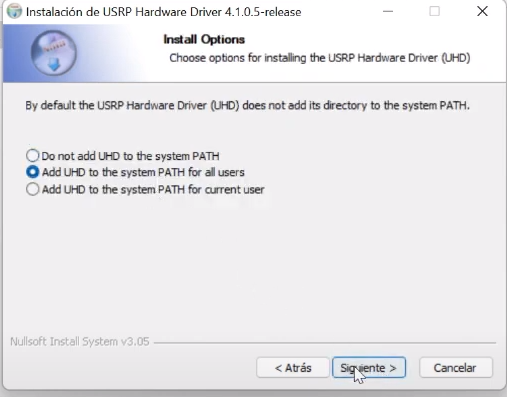

Abra el instalador, asegúrese de seleccionar Add UHD to the system PATH y continue con la Instalación.

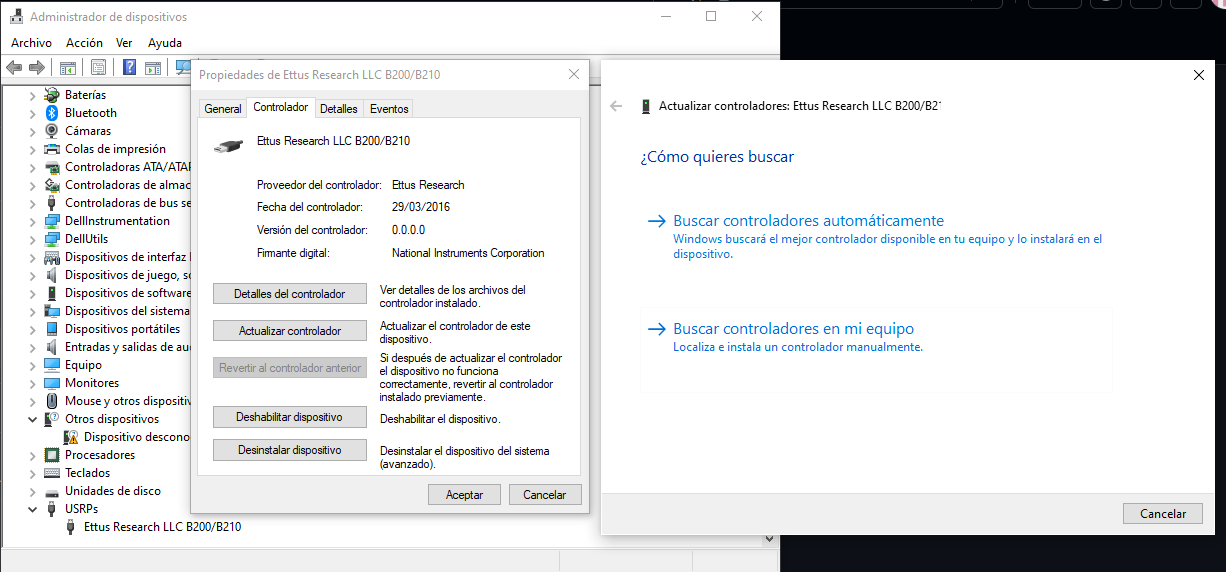

Luego debe descargar e instalar los controladores USB UHD deberá descargar el erllc_uhd_winusb_driver.zip. Deberá añadir el controlador en administrador de dispositivos, selecciona agregar controladores o se dirige a USRP, actualizar controlador.

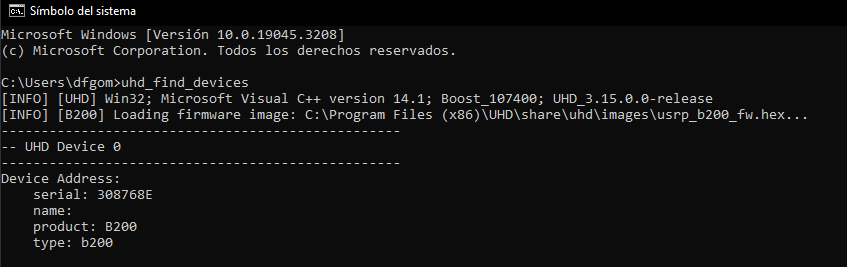

Una vez instalado, en el símbolo de sistema use uhd_find_devices debe salirle:

uhd_find_devices

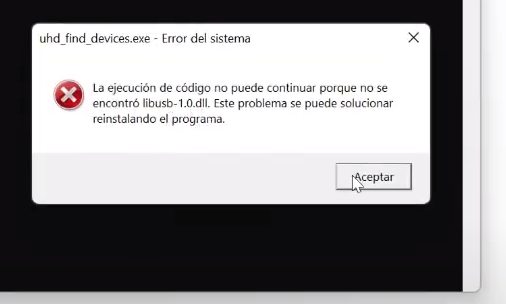

Si al ejecutar uhd_find_devices, aparece un mensaje de error que indica que libusb-1.0.dll no se puede encontrar en su sistema, puede descargarlo aquí: libusb-1.0.dll

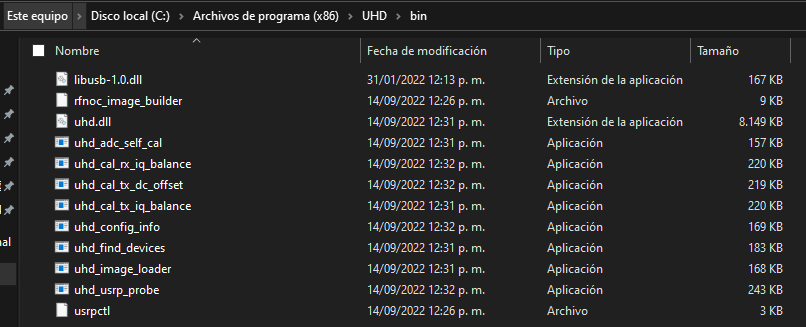

Después de descargar libusb-1.0.dll, debe copiar el archivo dll en la carpeta UHD\bin. La ruta a la carpeta UHD debe ser C:\Program Files\UHD\bin, si sigue presentando el error cargue este mismo archivo a la ruta System32 esta debe ser C:\Windows\System32.

También debe copiar uhd.dll en la carpeta System32. Puede encontrar uhd.dll en C:\Program Files\UHD\bin,

Prueba de conexión USRP

Puede verificar la conexión de la USRP con Windows-Terminal presionando la "tecla de Windows" y la "R" al mismo tiempo. Se abrirá la ventana de ejecución. Escriba "cmd" y presiona Enter use nuevamente uhd_find_devices para verificar que el PC puede encontrar la USRP.

uhd_find_devices

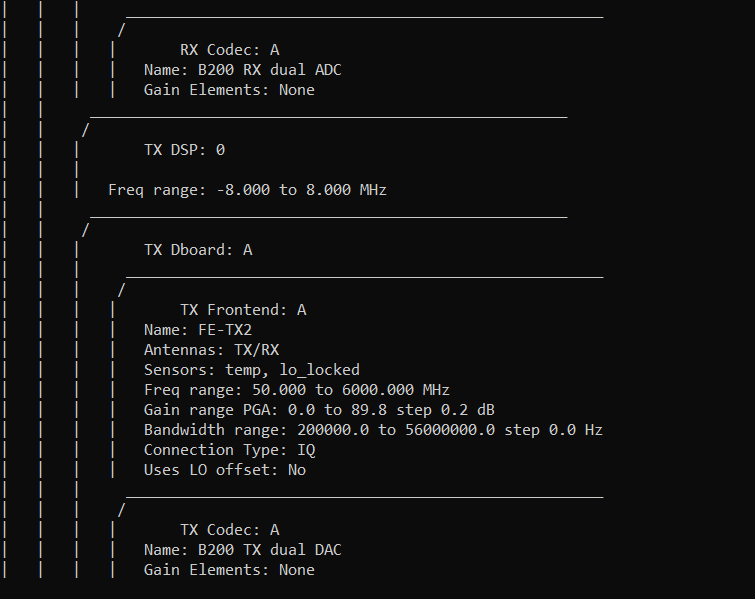

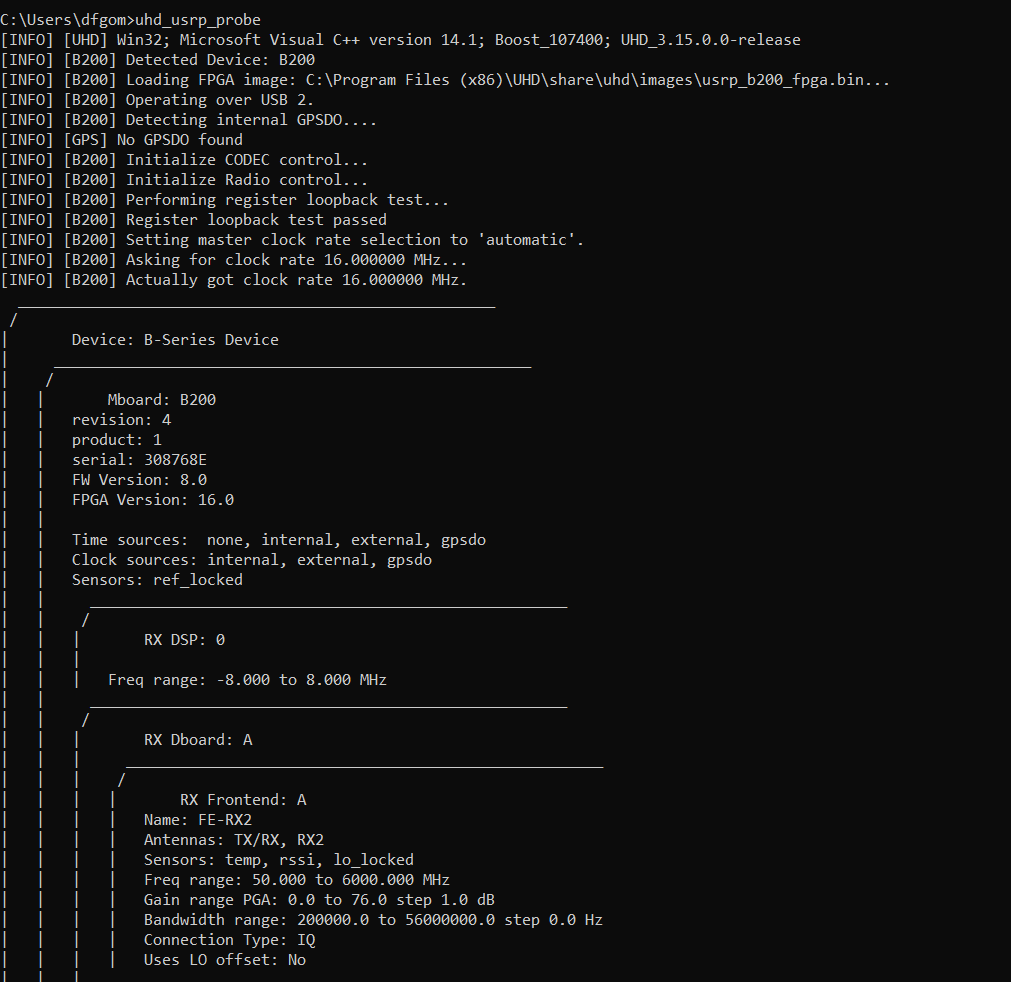

También puede verificar algunas propiedades mas de la USRP con uhd_usrp_probe, esto muestra la versión de firmware y la versión de FPGA que usa USRP. También muestra la interfaz RX y TX y la placa secundaria.

uhd_usrp_probe

En este caso, usamos el USRP B200 con la versión de firmware 8.0 y la versión 16.0 de FPGA. Puede ver el rango de frecuencia de la interfaz RX y TX de 50 MHz a 6 GHz. También muestra el rango de ganancia de 0 a 76,0, el ancho de banda de 200 KHz a 56 MHz.

Aca podrá encontrar los diferentes comandos que puede utilizar Comandos generales UHD.

Raspberry PI

Instalación en Raspberry PI

En muchos casos, los controladores necesarios para el USRP B200/B210 ya están incluidos en el kernel del sistema operativo de Raspberry PI, por lo que deberían reconocerse automáticamente cuando conecte el dispositivo a la Raspberry Pi. Para verificar si el USRP B200/B210 es reconocido, puedes ejecutar el siguiente comando en la terminal:

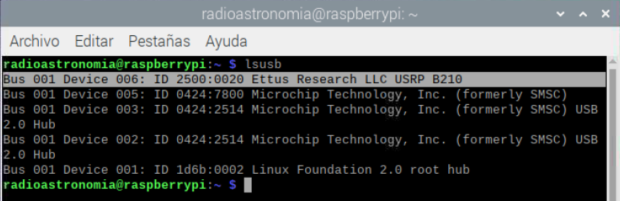

lsusb

Esto mostrara una lista con los dispositivos USB conectados a la Raspberry Pi, y el USRP B200 debería aparecer en la lista.

Si el dispositivo no es reconocido automáticamente, es posible que necesites instalar los controladores UHD (USRP Hardware Driver). Para ello, sigue los siguientes pasos o consultar la documentación oficial de ettus:

Primero debe actualiza el sistema e instala las herramientas de compilación, instalación de paquetes recomendados:

sudo apt-get update

sudo apt install python3-matplotlib python3-networkx python3-pyqt5.qwt libeigen3-dev python3-json-pointer python3-rfc3987 python3-uritemplate python3-webcolors python3-pyqt5.qtopengl

Crear un directorio en el directorio HOME de Pi donde va a guardar el repositorio UHD clonado desde GitHub.

mkdir workarea -uhd

cd workarea -uhd

Clona el repositorio UHD desde GitHub y accede al directorio.

git clone https://github.com/EttusResearch/uhd.git

cd uhd

Crea otro directorio en host y creación de archivos Cmake.

cd host

mkdir build

cd build

cmake ../

make

Realiza algunas pruebas básicas para verificar que el proceso de compilación se completó correctamente.

make test

Instala UHD.

sudo make install

Actualizar la memoria caché de la biblioteca compartida del sistema.

sudo ldconfig

Cargando e instalación de las imágenes UHD FPGA, esta tarea debería realizado yendo al directorio HOME de Pi

sudo uhd_image_downloader

Configuración de ruta para imágenes.

export LD_LIBRARY PATH=$LD_LIBRARY_PATH:/usr/local/lib

Verificación del dispositivo USRP

Puede verificar la conexión e instalación de los controladores de la USRP en el terminal

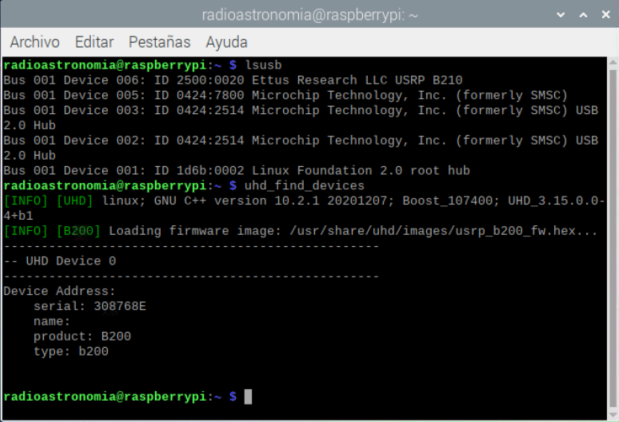

sudo uhd_find_devices

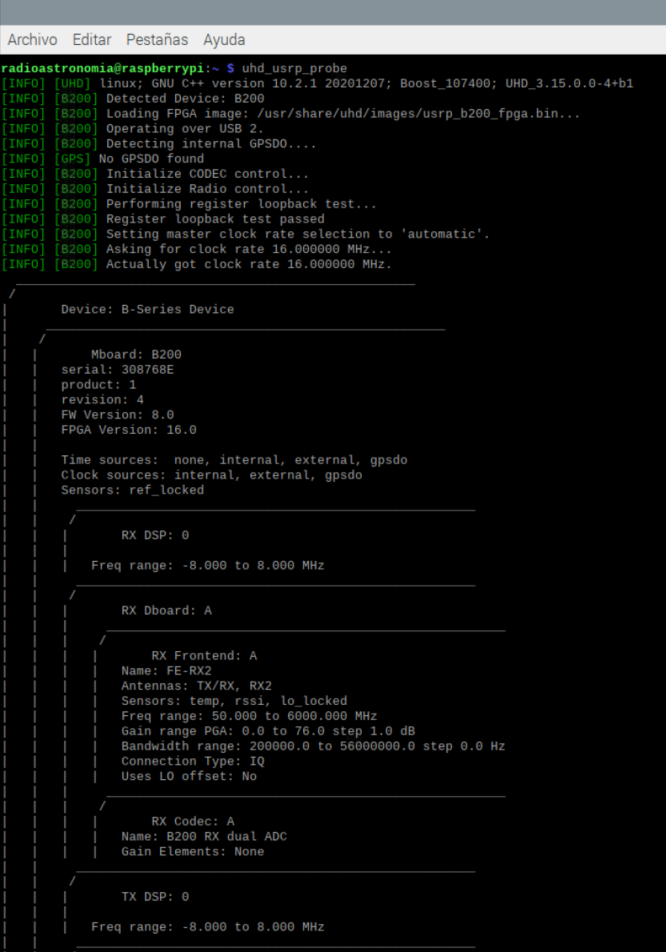

Al igual que en windows puede verificar algunas propiedades mas de la USRP con uhd_usrp_probe, esto muestra la versión de firmware y la versión de FPGA que usa USRP.

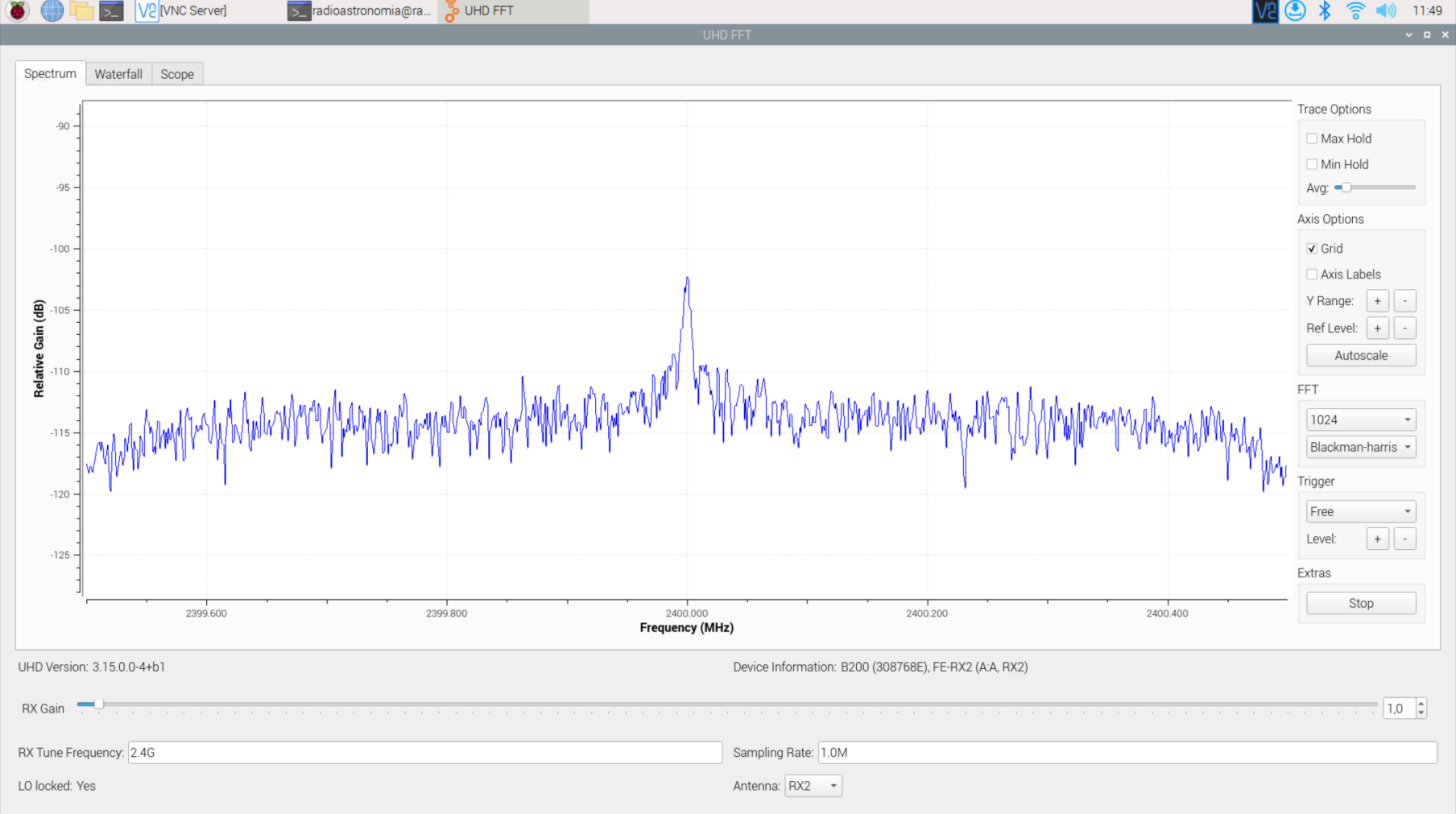

Adicionalmente en el terminal de Raspberry PI usando el script build-gnu-radio puede utilizar uhd_fft este es una herramienta de análisis de espectro muy simple que utiliza un dispositivo UHD conectado para mostrar el espectro en una frecuencia determinada.

uhd_fft -f 2.4G

Puede encontrar mas herramientas y programas incluidas con GNU-Radio en el siguiente link
